মেশিন নির্বাচন: একটি স্ক্রু শিপ আনলোডারের জন্য প্রয়োজনীয় শক্তি কীভাবে অনুমান করা যায়

ডান নির্বাচন স্ক্রু শিপ আনলোডার আপনার পোর্ট অপারেশনের জন্য একটি গুরুত্বপূর্ণ সিদ্ধান্ত যা সরাসরি দক্ষতা, অপারেশনাল খরচ এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতাকে প্রভাবিত করে। এই নির্বাচন প্রক্রিয়ার কেন্দ্রবিন্দুতে রয়েছে শক্তির প্রয়োজনীয়তার সঠিক অনুমান। একটি কম আকারের মোটর ঘন ঘন স্টল, রক্ষণাবেক্ষণ বৃদ্ধি এবং লক্ষ্য আনলোডিং হার অর্জনে ব্যর্থতার দিকে পরিচালিত করে, যখন একটি বড় আকারের একটি অপ্রয়োজনীয় মূলধন ব্যয় এবং উচ্চ শক্তি খরচের ফলে। এই নির্দেশিকা একটি বিস্তৃত, ধাপে ধাপে একটি পদ্ধতির জন্য প্রয়োজনীয় শক্তি অনুমান করার পদ্ধতি প্রদান করে স্ক্রু শিপ আনলোডার , সংজ্ঞায়িত মূল কারণ এবং গণনার মধ্যে delving স্ক্রু পরিবাহক শক্তি গণনা এই জটিল মেশিনের জন্য। একটি যথাযথ বাল্ক আনলোডারের জন্য শক্তি অনুমান সর্বোত্তম কর্মক্ষমতা এবং বিনিয়োগের উপর রিটার্ন নিশ্চিত করার জন্য মৌলিক।

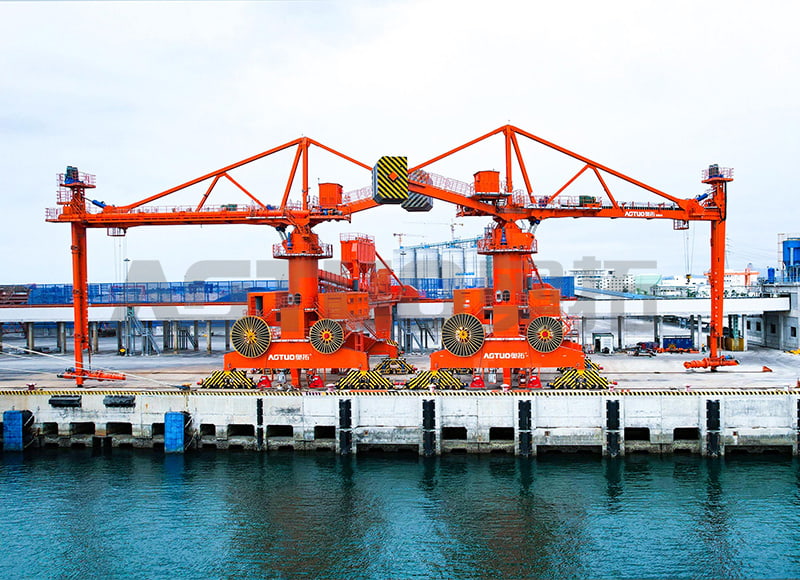

1000-70000 DWT 200-1500t/h রেল মোবাইল স্ক্রু শিপ আনলোডার

পাওয়ার চাহিদার মূল উপাদানগুলি বোঝা

চালাতে মোট শক্তির প্রয়োজন a স্ক্রু শিপ আনলোডার একটি একক মান নয় বরং বেশ কয়েকটি স্বতন্ত্র উপাদানের যোগফল। এই উপাদানগুলির প্রত্যেকটি এমন একটি শক্তিকে প্রতিনিধিত্ব করে যা মোটরকে অবশ্যই জাহাজের হোল্ড থেকে উপকূল-ভিত্তিক রিসিভিং সিস্টেমে উপাদান সরাতে হবে। এই উপাদানগুলি বোঝা যে কোনও নির্ভুলতার প্রথম পদক্ষেপ আনলোডার মোটর সাইজিং গাইড .

• মেটেরিয়াল হ্যান্ডলিং পাওয়ার (পি _এইচ ): এটি আসলে স্ক্রু পরিবাহকের দৈর্ঘ্য এবং বাঁক বরাবর বাল্ক উপাদান উত্তোলন এবং সরানোর জন্য প্রয়োজনীয় শক্তি। এটি পরিবাহকের ক্ষমতা, উত্তোলনের উচ্চতা এবং দৈর্ঘ্যের সাথে সরাসরি সম্পর্কিত।
• উপাদান ঘর্ষণ শক্তি (পৃ _চ ): উপাদানটি নড়াচড়া করার সাথে সাথে এটি স্ক্রু ফ্লাইট এবং ট্রফের বিরুদ্ধে ঘষে, ঘর্ষণ তৈরি করে। এই উপাদানটি উপাদানের ঘর্ষণকারীতা এবং এর অভ্যন্তরীণ ঘর্ষণ সহগ দ্বারা প্রভাবিত হয়।
• খালি কনভেয়ার পাওয়ার (পি _ই ): বিয়ারিং, গিয়ারবক্স এবং অন্যান্য চলমান অংশগুলিতে যান্ত্রিক ঘর্ষণকে কাটিয়ে উঠতে, আনলোডারটিকে খালি চালানোর জন্য এই শক্তির প্রয়োজন।
• অতিরিক্ত লোড: ঝোঁকযুক্ত অপারেশন, বুমের উপর বায়ু প্রতিরোধের মতো পরিবেশগত কারণ এবং লুফিং এবং স্লিউইং গতির মতো আনুষঙ্গিক সিস্টেমের জন্য প্রয়োজনীয় শক্তিও মোট চাহিদাতে অবদান রাখে।

শক্তির প্রয়োজনীয়তাকে প্রভাবিত করার মূল কারণগুলি

ক্ষমতা সঠিকভাবে অনুমান করা একটি বহু-পরিবর্তনশীল সমস্যা। কোনো গণনা শুরু করার আগে, পরিচালনা করা উপাদান এবং আনলোডারের অপারেশনাল প্যারামিটার সম্পর্কে নির্দিষ্ট ডেটা সংগ্রহ করা অপরিহার্য। এই তথ্য একটি নির্ভরযোগ্য ভিত্তি গঠন বাল্ক আনলোডারের জন্য শক্তি অনুমান .

• উপাদান বাল্ক ঘনত্ব (γ): উপাদানটির প্রতি ইউনিট আয়তনের ওজন (যেমন, কেজি/মি³)। লোহার আকরিকের মতো ভারী পদার্থের জন্য শস্যের মতো হালকা উপাদানের তুলনায় উল্লেখযোগ্যভাবে বেশি শক্তি প্রয়োজন।
• আনলোড করার ক্ষমতা (Q): কাঙ্খিত ভর প্রবাহ হার (যেমন, প্রতি ঘন্টায় টন)। এটি পাওয়ার প্রয়োজনীয়তার একটি প্রাথমিক চালক।
• পরিবাহকের দৈর্ঘ্য (L) এবং প্রবণতা (এইচ): মোট অনুভূমিক দূরত্ব এবং উল্লম্ব উত্তোলন উচ্চতা উপাদান পরিবহন করা আবশ্যক. দীর্ঘ এবং খাড়া পরিবাহক আরও শক্তি দাবি করে।
• উপাদান ঘর্ষণ ফ্যাক্টর (f): একটি মাত্রাবিহীন মান যা উপাদানের প্রবাহের বৈশিষ্ট্য এবং পরিবাহক পৃষ্ঠের সাথে এর মিথস্ক্রিয়াকে প্রতিনিধিত্ব করে। এটি আঠালো বা ঘষিয়া তুলিয়া ফেলিতে সক্ষম উপকরণ জন্য উচ্চতর.
• ফিলিং সহগ (φ): মোট উপলব্ধ এলাকার সাথে উপাদান দিয়ে ভরা ক্রস-বিভাগীয় এলাকার অনুপাত। সাধারণত, ওভারলোড প্রতিরোধ করার জন্য স্ক্রু কনভেয়রদের জন্য এটি 15% এবং 45% এর মধ্যে।

উপাদান সম্পত্তি তুলনা টেবিল

বাল্ক উপাদানের বৈশিষ্ট্য সম্ভবত সবচেয়ে উল্লেখযোগ্য পরিবর্তনশীল। নিম্নলিখিত টেবিলটি সাধারণ উপকরণগুলির জন্য সাধারণ মান প্রদান করে, যা এর জন্য গুরুত্বপূর্ণ ইনপুট স্ক্রু পরিবাহক শক্তি গণনা .

একটি ধাপে ধাপে পাওয়ার গণনা পদ্ধতি

যদিও বিশদ সফ্টওয়্যার প্রায়শই চূড়ান্ত ডিজাইনের জন্য ব্যবহৃত হয়, একটি ম্যানুয়াল অনুমান অমূল্য অন্তর্দৃষ্টি প্রদান করে। CইMA (কনভেয়র ইকুইপমেন্ট ম্যানুফ্যাকচারার্স অ্যাসোসিয়েশন) স্ট্যান্ডার্ডের উপর ভিত্তি করে নিম্নলিখিত পদ্ধতিটি একটি মৌলিক অনুভূমিক স্ক্রু পরিবাহকের প্রক্রিয়ার রূপরেখা দেয়। এই যে কোনো মূল গঠন আনলোডার মোটর সাইজিং গাইড .

ধাপ 1: উপাদান হ্যান্ডলিং ক্ষমতা গণনা করুন (পৃ _এইচ )

এটি প্রয়োজনীয় দূরত্বের উপর উপাদানের ভর সরানোর জন্য প্রয়োজনীয় শক্তি। সূত্রটি হল:

পৃ _এইচ (kW) = (C * L * g) / 3600

যেখানে: C = ক্ষমতা (কেজি/ঘণ্টা), L = পরিবাহকের দৈর্ঘ্য (মি), g = মাধ্যাকর্ষণ (9.81 m/s²)। ঝোঁক কনভেয়রদের জন্য, 'L' মোট পরিবাহক দূরত্বের সাথে প্রতিস্থাপিত হয়, যা উল্লেখযোগ্যভাবে বিদ্যুতের চাহিদা বাড়ায়।

• উদাহরণ: 30 মিটারের বেশি 500 t/h (500,000 kg/h) ক্ষমতার জন্য: পৃ _এইচ = (500,000 * 30 * 9.81) / 3600 = ~40.9 কিলোওয়াট।
• বিবেচনা: এই উপাদানটি ক্ষমতা এবং উত্তোলনের উচ্চতার পরিবর্তনের জন্য সবচেয়ে সংবেদনশীল।

ধাপ 2: উপাদান ঘর্ষণ শক্তি গণনা (পৃ _চ )

এটি উপাদান এবং স্ক্রু/ট্রফের মধ্যে ঘর্ষণের জন্য দায়ী। সূত্রটি হল:

পৃ _চ (kW) = (C * L * f) / 3670

যেখানে: f হল উপাদান ঘর্ষণ ফ্যাক্টর (যেমন, সিমেন্টের জন্য 1.5, ক্লিঙ্কারের জন্য 4.0)।

• উদাহরণ (চলমান): চor cement (f=1.5) over 30 meters: P _চ = (500,000 * 30 * 1.5) / 3670 = ~6.1 কিলোওয়াট।
• বিবেচনা: একটি উচ্চ 'f' ফ্যাক্টর সহ ঘষিয়া তুলিয়া ফেলিতে সক্ষম উপকরণ এই মানকে ব্যাপকভাবে বৃদ্ধি করবে।

ধাপ 3: দক্ষতার জন্য অ্যাকাউন্ট এবং ইনস্টল করা শক্তি নির্ধারণ করুন

গণনা করা পাওয়ার মানগুলি তাত্ত্বিক এবং যান্ত্রিক ক্ষতির জন্য দায়ী নয়। মোটর শ্যাফ্টে মোট প্রয়োজনীয় শক্তি পাওয়া যায় সামগ্রিক ড্রাইভ দক্ষতা (η) দ্বারা সমস্ত শক্তি উপাদানের যোগফলকে ভাগ করে।

পৃ _মোট = (পি _এইচ পৃ _চ পৃ _ই ) / η

• দক্ষতা (η): চor a system involving a gearbox and bearings, η is typically between 0.85 and 0.95.
• খালি কনভেয়ার পাওয়ার (পি _ই ): এটি প্রস্তুতকারকের ডেটা থেকে বা প্রাথমিক অনুমানের জন্য উপাদান শক্তির একটি ছোট শতাংশ (যেমন, 5-10%) হিসাবে অনুমান করা যেতে পারে।
• চinal Sizing: 10-15% এর একটি নিরাপত্তা ফ্যাক্টর সাধারণত P এ যোগ করা হয় _মোট চূড়ান্ত ইনস্টল করা মোটর পাওয়ারে পৌঁছানোর জন্য, এটি স্টার্টআপ লোড এবং ছোটখাট ওভারলোডগুলি পরিচালনা করতে পারে তা নিশ্চিত করে।

রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশনের জন্য উন্নত বিবেচনা

মৌলিক গণনা একটি ভিত্তি প্রদান করে, কিন্তু বাস্তব-জগত স্ক্রু আনলোডার স্পেসিফিকেশন আরও জটিল গতিবিদ্যার জন্য অ্যাকাউন্টিং প্রয়োজন। এইচangzhou Aotuo Mechanical and Electrical Co., Ltd. এর মতো বিস্তৃত প্রকৌশল অভিজ্ঞতা সম্পন্ন কোম্পানিগুলি 3000t/h পর্যন্ত পরিচালনা করতে সক্ষম সরঞ্জামগুলির জন্য তাদের ডিজাইনে এই বিষয়গুলিকে একীভূত করে৷

• পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VচDs): একটি VচD ব্যবহার করা মোটরকে বিভিন্ন গতিতে কাজ করতে দেয় এবং একটি "নরম স্টার্ট" প্রদান করে, যা স্টার্টআপের সময় সর্বোচ্চ কারেন্ট এবং যান্ত্রিক চাপ কমায়, যা চলমান শক্তির চেয়ে বেশি হতে পারে।
• অ-মানক শর্ত: প্রচণ্ড ঠাণ্ডায় কাজগুলি বস্তুগত বৈশিষ্ট্য এবং লুব্রিকেন্টের সান্দ্রতাকে প্রভাবিত করতে পারে, যখন উচ্চ আর্দ্রতা নির্দিষ্ট উপাদানের আনুগত্য বাড়াতে পারে, উভয়ই শক্তির চাহিদাকে প্রভাবিত করে।
• একাধিক ড্রাইভ ইউনিট: চor very long screw unloaders, power may be supplied by multiple motors placed at intervals along the length to prevent excessive torsion on the screw shaft.
• সিস্টেম ইন্টিগ্রেশন পাওয়ার: মোট বাল্ক আনলোডারের জন্য শক্তি অনুমান বুমের লাফিং (বাড়ানো/নিচু করা), আনলোডারের স্লুইং (ঘোরানো) এবং ধুলো সংগ্রহের সিস্টেমের জন্য প্রয়োজনীয় শক্তিও অন্তর্ভুক্ত করতে হবে।

FAQ

একটি স্ক্রু জাহাজ আনলোডার জন্য একটি মোটর সাইজিং সবচেয়ে সাধারণ ভুল কি?

সবচেয়ে সাধারণ এবং ব্যয়বহুল ভুল হল উপাদান ঘর্ষণ ফ্যাক্টর ('f' মান) এবং সামগ্রিক সিস্টেমের অদক্ষতাকে অবমূল্যায়ন করা। প্রকৌশলীরা প্রায়শই মৌলিক উত্তোলন শক্তির উপর ফোকাস করেন (পি _এইচ ) কিন্তু ক্লিঙ্কার বা ভেজা কয়লার মতো ঘষিয়া তুলিয়া ফেলিতে সক্ষম বা আঠালো পদার্থগুলিকে ট্রফের মধ্য দিয়ে ঠেলে দেওয়ার জন্য প্রয়োজনীয় অতিরিক্ত শক্তির জন্য পর্যাপ্ত পরিমাণে হিসাব করতে ব্যর্থ হন। অত্যধিক আশাবাদী ড্রাইভ দক্ষতা ব্যবহারের সাথে মিলিত এই তদারকি, একটি ছোট আকারের মোটর নির্বাচনের দিকে নিয়ে যায় যা ধারাবাহিকভাবে ওভারলোড, ট্রিপ এবং একটি সংক্ষিপ্ত জীবনকাল থাকবে। একটি শক্তিশালী আনলোডার মোটর সাইজিং গাইড সবসময় রক্ষণশীল, উপাদান-নির্দিষ্ট ঘর্ষণ কারণের উপর জোর দেয়।

কীভাবে উপাদানের পছন্দ শুধুমাত্র ঘনত্বের বাইরে শক্তি গণনাকে প্রভাবিত করে?

যদিও ঘনত্ব সরাসরি উপাদান হ্যান্ডলিং পাওয়ারকে প্রভাবিত করে (P _এইচ ), উপাদানের শারীরিক বৈশিষ্ট্যগুলি উপাদান ঘর্ষণ শক্তিকে গভীরভাবে প্রভাবিত করে (P _চ ) লৌহ আকরিক বা ক্লিঙ্কারের মতো একটি ঘষিয়া তুলিয়া ফেলিতে সক্ষম পদার্থের একটি অত্যন্ত উচ্চ ঘর্ষণ ফ্যাক্টর ('f'), যা P-কে গুন করতে পারে। _চ শস্যের মতো একটি মুক্ত-প্রবাহিত উপাদানের চেয়ে কয়েকবার উপাদান। অধিকন্তু, কেক বা মেনে চলার প্রবণতা সহ উপকরণগুলির ব্লকেজ প্রতিরোধের জন্য একটি নিম্ন ফিলিং সহগ (φ) প্রয়োজন, যা একই ক্ষমতা অর্জনের জন্য একটি ভিন্ন গতিতে একটি বড় ব্যাসের স্ক্রু চালানোর প্রয়োজন হতে পারে, যা পরোক্ষভাবে শক্তির ভারসাম্যকে প্রভাবিত করে। অতএব, একটি পুঙ্খানুপুঙ্খ স্ক্রু পরিবাহক শক্তি গণনা বিস্তারিত উপাদান বৈশিষ্ট্য ছাড়া অসম্ভব.

একটি স্ক্রু আনলোডারের জন্য একটি বড় বা ছোট আকারের মোটর থাকা কি ভাল?

যদিও উভয়েরই ত্রুটি রয়েছে, একটি ছোট আকারের মোটর দ্ব্যর্থহীনভাবে খারাপ বিকল্প। একটি কম আকারের মোটর প্রয়োজনীয় ক্ষমতা সরবরাহ করতে ব্যর্থ হবে, লোডের নিচে স্টল, অতিরিক্ত গরম এবং ক্রমাগত রক্ষণাবেক্ষণের প্রয়োজন হবে, যার ফলে অতিরিক্ত ডাউনটাইম এবং অপারেটিং খরচ হবে। একটি বড় আকারের মোটর, যেখানে একটি উচ্চতর প্রাথমিক মূলধন ব্যয় জড়িত এবং সম্ভাব্যভাবে তার পাওয়ার বক্ররেখার একটি কম দক্ষ পয়েন্টে কাজ করে, নির্ভরযোগ্যভাবে কাজটি সম্পাদন করবে। আধুনিক পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFDs) দিয়ে, একটি বড় আকারের মোটরের অপারেশনাল অদক্ষতা প্রশমিত করা যেতে পারে। অতএব, যখন সন্দেহ হয়, এটি একটি মানসম্পন্ন শিল্প অভ্যাস যা একটি নিরাপত্তা ফ্যাক্টর প্রয়োগ করা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য একটি সামান্য বড় মোটরের দিকে ঝুঁকে পড়া, এটি একটি মূল নীতি। স্ক্রু আনলোডার স্পেসিফিকেশন .

আমি কি একটি জাহাজ আনলোডার অ্যাপ্লিকেশনের জন্য একটি আদর্শ স্ক্রু পরিবাহক গণনা ব্যবহার করতে পারি?

আপনি এটি একটি সূচনা বিন্দু হিসাবে ব্যবহার করতে পারেন, তবে একটি জাহাজ আনলোডার অনন্য জটিলতার পরিচয় দেয় যা একটি আদর্শ গণনা ক্যাপচার করতে পারে না। অপারেশনের গতিশীল প্রকৃতি-যেখানে অভ্যন্তরীণ স্ক্রু পরিবাহকের দৈর্ঘ্য এবং প্রবণতা পরিবর্তিত হতে পারে যখন বুম লাফ করা হয় এবং জাহাজের অবস্থান পরিবর্তন হয়- মানে বিদ্যুতের চাহিদা স্থির নয়। উপরন্তু, একটি চাহিদাপূর্ণ, 24/7 পোর্ট পরিবেশে উচ্চ নির্ভরযোগ্যতার প্রয়োজনীয়তা বৃহত্তর নিরাপত্তা বিষয়গুলিকে সমর্থন করে। বিশেষ প্রকৌশল সফ্টওয়্যার ব্যবহার করার জন্য বা অভিজ্ঞ নির্মাতাদের সাথে পরামর্শ করার সুপারিশ করা হয় যাদের একটি প্রমাণিত ট্র্যাক রেকর্ড রয়েছে বাল্ক আনলোডারের জন্য শক্তি অনুমান সিস্টেম যা এই পরিবর্তনশীল এবং কঠোর অবস্থার অধীনে সঞ্চালন করা আবশ্যক।
