600-15000 DWT 100-500t/h ফিক্সড স্ক্রু শিপ আনলোডার

ডেডিকেটেড বার্থের জন্য ক্রমাগত স্রাব

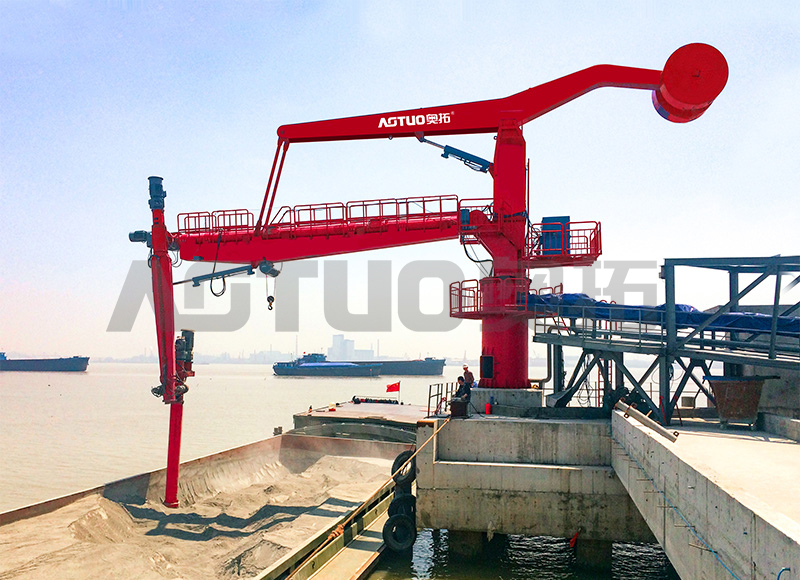

ATXL-A খাতের প্রান্তে একটি শক্তিশালী কংক্রিটের ভিত্তিতে ইনস্টল করা আছে। এর ঘূর্ণমান টাওয়ারটি অনুভূমিক রশ্মিকে আঘাত করে যখন উল্লম্ব স্ক্রু আর্মটি ভিতরে এবং বাইরে দুলতে থাকে, তাই ফিডারটি উপাদান পৃষ্ঠকে তিনটি মাত্রায় ট্র্যাক করে এবং স্ক্রু গ্রহণকে কার্গোতে পুঁতে রাখে। উল্লম্ব স্ক্রু দ্বারা উপাদান উত্তোলন করা হয়, অনুভূমিক স্ক্রুতে স্থানান্তরিত করা হয় এবং স্রাব ডিভাইসের মাধ্যমে তীরে পরিবাহকের কাছে ছেড়ে দেওয়া হয়।

কারণ বেস স্থির, কোন রেল বগি বা ভ্রমণ ড্রাইভ নেই. এই কনফিগারেশনটি পূর্বাভাসযোগ্য জাহাজের আগমন এবং একটি একক নির্ধারিত বার্থ সহ টার্মিনালগুলির জন্য উপযুক্ত, এবং এটি একই ক্ষমতার একটি রেল-মাউন্ট করা মেশিনের তুলনায় প্রাথমিক মূলধন ব্যয়কে কম করে।

প্রযুক্তিগত পরামিতি

যেখানে ফিক্সড কনফিগারেশন ফিট করে

• ছোট পোর্ট টার্মিনাল — 800,000 টনের নিচে বার্ষিক থ্রুপুট সহ 600-10000 DWT জাহাজ।
• অভ্যন্তরীণ নদী বন্দর — সীমাবদ্ধ-খসড়া অবস্থানগুলি বার্জ এবং ছোট কোস্টার পরিচালনা করে।
• সিমেন্ট বিতরণ কেন্দ্র — 3000-12000 DWT জাহাজ থেকে বাল্ক সিমেন্ট গ্রহণ করা।
• শস্য রপ্তানি সুবিধা — গম, ভুট্টা এবং সয়াবিনের ধুলো-নিয়ন্ত্রিত হ্যান্ডলিং।
• শিল্প কাঁচামাল প্রাপ্তি — কয়লা, চুনাপাথর বা পেটকোক গ্রহণকারী বিদ্যুৎকেন্দ্র এবং কারখানা।
• সার টার্মিনাল — আর্দ্রতা বিধান সহ দানাদার এবং গুঁড়ো সার।

যেখানে জাহাজের আকার ব্যাপকভাবে পরিবর্তিত হয় বা একাধিক বার্থ একটি মেশিন শেয়ার করে, আমাদের 1000-70000 DWT 200-1500t/h রেল মোবাইল স্ক্রু শিপ আনলোডার রেল ভ্রমণের সাথে একটি বিস্তৃত জাহাজ পরিসীমা কভার করে।

উপকরণ এবং অপারেটিং সীমানা

চটচটে বা সমন্বিত কার্গোর জন্য ফিডের হার কমানোর প্রয়োজন হতে পারে। 12% এর উপরে উচ্চ-আদ্রতাযুক্ত উপকরণগুলির জন্য, কম ক্লিয়ারেন্স সহ ঐচ্ছিক স্ক্রু লাইনারগুলি উপলব্ধ।

স্ক্রু, ড্রাইভ এবং ধুলো নিয়ন্ত্রণ

স্ক্রু পরিবাহক মেশিনের মূল। স্ট্যান্ডার্ড স্ক্রু ব্যাস 0.7 এর পিচ-টু-ব্যাস অনুপাতের সাথে 350-500 মিমি চলে এবং একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভের মাধ্যমে 50-160 RPM এর গতি পরিসীমা, 20% থেকে 100% রেট করা ক্ষমতার মধ্যে প্রবাহ মড্যুলেশনের অনুমতি দেয়। ক্ষয়কারী কার্গো যেমন কোয়ার্টজ-বিয়ারিং উপকরণের জন্য, আমরা 550-600 ব্রিনেল বা বোল্ট-অন পরিধান বিভাগে হার্ডফেসড ফ্লাইট অফার করি।

ডাস্ট ক্যাপচার তিনটি পয়েন্টে কাজ করে: স্ক্রু ইনটেক শ্রাউড, উল্লম্ব এবং অনুভূমিক বাহুগুলির মধ্যে স্থানান্তর ছুট এবং ডিসচার্জ হপার। একটি কেন্দ্রীয় পালস-জেট ব্যাগহাউস 1 মাইক্রনের চেয়ে বড় কণার জন্য 99.9% ফিল্টার ব্যাগের দক্ষতা সহ নেতিবাচক চাপ বজায় রাখে। ডিফারেনশিয়াল চাপ 1000 প্যাসকেল অতিক্রম করলে স্বয়ংক্রিয় পরিস্কার চক্র সক্রিয় হয়।

ইনস্টলেশন, ইউটিলিটি এবং নিয়ন্ত্রণ

• ফাউন্ডেশন — কংক্রিট প্যাড 5.5 মি × 5.5 মিটার সর্বনিম্ন, 1.8-2.2 মিটার গভীর মাটি বহন ক্ষমতার উপর নির্ভর করে; প্রতি সমর্থন পায়ে 35 টন লোড; নোঙ্গর বল্টু প্যাটার্ন প্রকৌশল অঙ্কন সঙ্গে সরবরাহ করা হয়.
• পাওয়ার সাপ্লাই — 380–690 V, 50 Hz বা 60 Hz, তিন-ফেজ; ধারণক্ষমতা নির্বাচন দ্বারা ইনস্টল মোটর শক্তি 160-250 কিলোওয়াট; পেডেস্টাল বেসে টার্মিনাল বক্স; ঐচ্ছিক জেনারেটর সংযোগ।
• নিয়ন্ত্রণ - দূরবর্তী পর্যবেক্ষণ ক্ষমতা সহ স্থানীয় নিয়ন্ত্রণ প্যানেল; পিএলসি-ভিত্তিক সিকোয়েন্সিং অফ স্লিউ, লাফ, সুইং এবং স্ক্রু স্পিড; ফল্ট অ্যালার্ম এবং নিরাপত্তা ইন্টারলক।
• সুরক্ষা - সমন্বিত বাজ সুরক্ষা ব্যবস্থা।

আমরা প্রয়োজনীয় লাইন ইন্টারফেসের চারপাশে নিয়ন্ত্রণ ব্যবস্থা কনফিগার করি, যাতে আনলোডারটি স্থানান্তর পয়েন্টে ম্যানুয়াল হস্তক্ষেপ ছাড়াই তীরে পরিবাহক, সাইলো ফিড বা রিসিভিং হপারের কাছে হস্তান্তর করতে পারে।

গুণমান, পরীক্ষা এবং গ্রহণযোগ্যতা

AOTUO হল ইন্ডাস্ট্রি স্ট্যান্ডার্ড JC/T 2575 "বাল্ক সিমেন্ট স্পাইরাল আনলোডার" এর জন্য দায়ী ড্রাফটিং ইউনিট এবং 100 টিরও বেশি বৈধ পেটেন্ট এবং সফ্টওয়্যার কপিরাইট রয়েছে৷ উৎপাদন একটি 14,000 m² A-স্তরের ওয়ার্কশপে সঞ্চালিত হয় পরীক্ষার সরঞ্জাম সহ, গুণমান, পরিবেশগত এবং পেশাগত স্বাস্থ্য এবং নিরাপত্তা ব্যবস্থাপনা সিস্টেমের অধীনে।

নির্গমন পরীক্ষাটি স্থির উৎস নির্গমনের জন্য ISO 9096:2017 অনুসরণ করে, 100% নেমপ্লেট ক্ষমতায় তিন ঘন্টা একটানা সময় ধরে নমুনা নেওয়া হয়, তৃতীয় পক্ষের বৈধতা রিপোর্ট উপলব্ধ। হস্তান্তরের পর প্রতি 12 মাস পর পর আমরা কমপ্লায়েন্স টেস্ট করার পরামর্শ দিই।

রক্ষণাবেক্ষণ এবং সেবাযোগ্যতা

• প্রতি 400 অপারেটিং ঘন্টায় স্ক্রু ফ্লাইটিং বেধ পরিদর্শন।
• 800-ঘন্টা ব্যবধানে লাইনার প্লেট পরিধান মূল্যায়ন।
• সিমেন্টের জন্য, স্ক্রু ফ্লাইট প্রতিস্থাপন সাধারণত 3500 এবং 5000 ঘন্টার মধ্যে ঘষিয়া তোলার উপর নির্ভর করে।
• উল্লম্ব স্ক্রু সমাবেশ সম্পূর্ণ স্ক্রু নিষ্কাশন ছাড়া পরিদর্শন জন্য একটি hinged অ্যাক্সেস দরজা অন্তর্ভুক্ত.
• অপারেটর সার্টিফিকেশনের জন্য 32 ঘন্টার প্রশিক্ষণ প্রয়োজন যাতে বুম কন্ট্রোল, জরুরী স্টপ পদ্ধতি, ডাস্ট সিস্টেম মনিটরিং এবং দৈনিক পরিদর্শন; প্রতি 24 মাসে রিফ্রেশার প্রশিক্ষণ।

তথ্য আমরা আপনার সমাধান কনফিগার করতে ব্যবহার

• ভেসেলের ডেডওয়েট পরিসীমা এবং হ্যাচের প্রস্থ এবং হোল্ড ডেপথ সহ সাধারণ হ্যাচ জ্যামিতি।
• উপাদানের ধরন, বাল্ক ঘনত্ব, কণার আকার বিতরণ, আর্দ্রতার পরিমাণ এবং বিশ্রামের কোণ।
• প্রয়োজনীয় সর্বোচ্চ এবং গড় স্রাব হার, এবং বার্ষিক থ্রুপুট লক্ষ্য।
• Quay বিন্যাস, freeboard পরিসীমা, quay প্রান্ত থেকে পৌঁছানো এবং ভিত্তি মাটি ডেটা।
• শোর রিসিভিং ইন্টারফেস: পরিবাহক, হপার বা সাইলো, এবং প্রয়োজনীয় স্থানান্তর উচ্চতা।
• উপলব্ধ পাওয়ার সাপ্লাই, ভোল্টেজ, ফ্রিকোয়েন্সি এবং যেকোনো জেনারেটর অপারেশন।
• বার্থে প্রযোজ্য স্থানীয় নির্গমন, শব্দ এবং নিরাপত্তার প্রয়োজনীয়তা।

আমাদের প্রস্তাব কাজের পয়েন্ট, উপাদান এবং উত্পাদন লক্ষ্য উপর ভিত্তি করে. যেখানে একটি প্রকল্পের লোডিং বা স্থানান্তর সরঞ্জাম প্রয়োজন, আমরা সরবরাহ করি ধুলো সংগ্রাহক, বেল্ট পরিবাহক এবং বায়ু স্লাইড পরিসীমা একই পোর্ট ট্রান্সফার সিস্টেমের অংশ হিসাবে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

কিভাবে স্থির ইনস্টলেশন অপারেশনাল নমনীয়তা প্রভাবিত করে?

ফিক্সড আনলোডার একটি একক ডেডিকেটেড বার্থ পরিবেশন করে। পূর্বাভাসযোগ্য জাহাজের আগমন এবং সামঞ্জস্যপূর্ণ জাহাজের আকার সহ টার্মিনালগুলির জন্য, এই কনফিগারেশনটি রেল বগি এবং ভ্রমণ ড্রাইভের খরচ ছাড়াই পর্যাপ্ত কভারেজ সরবরাহ করে। ভেসেল পজিশনিং ±135° স্লিউইং কভারেজের মধ্যে মুরিং লাইন সমন্বয়ের মাধ্যমে পরিচালিত হয় এবং খাতের প্রান্ত থেকে আনুমানিক 15 মিটার পর্যন্ত পৌঁছানো হয়।

প্রস্তাবিত স্ক্রু রক্ষণাবেক্ষণ সময়সূচী কি?

প্রতি 400 অপারেটিং ঘন্টায় স্ক্রু ফ্লাইটিং পুরুত্ব পরিদর্শন করুন এবং 800-ঘন্টার ব্যবধানে লাইনার প্লেটের পরিধান মূল্যায়ন করুন। সিমেন্ট পরিষেবাতে, উপাদান ঘষে যাওয়ার উপর নির্ভর করে স্ক্রু ফ্লাইট প্রতিস্থাপন সাধারণত 3500 থেকে 5000 ঘন্টার মধ্যে প্রয়োজন হয়। উল্লম্ব স্ক্রু সমাবেশ একটি hinged অ্যাক্সেস দরজা আছে তাই পরিদর্শন সম্পূর্ণ স্ক্রু নিষ্কাশন প্রয়োজন হয় না.

কিভাবে ধুলো সংগ্রহ ব্যবস্থা 10 mg/m³ অর্জন করে?

স্ক্রু ইনটেক শ্রাউড, ট্রান্সফার চুট এবং ডিসচার্জ হপারে তিন-পর্যায়ের ক্যাপচার একটি কেন্দ্রীয় পালস-জেট ব্যাগহাউসকে ফিড করে যা উপাদান পথের মাধ্যমে নেতিবাচক চাপ ধরে রাখে। ফিল্টার ব্যাগ 1 মাইক্রনের উপরে কণার জন্য 99.9% দক্ষতায় পৌঁছে এবং স্বয়ংক্রিয় পরিস্কার চক্র শুরু হয় যখন ডিফারেনশিয়াল চাপ 1000 প্যাসকেল অতিক্রম করে।

এই আনলোডার বিভিন্ন উপাদান ধরনের হ্যান্ডেল করতে পারেন?

স্ট্যান্ডার্ড কনফিগারেশন 0.6 থেকে 1.8 t/m³ পর্যন্ত বাল্ক ঘনত্ব, 40 মিমি পর্যন্ত কণার আকার এবং 10% পর্যন্ত আর্দ্রতা পরিচালনা করে। উপাদান পরিবর্তন করার জন্য স্ক্রু হাউজিং এবং ধুলো সংগ্রহ সিস্টেম পরিষ্কার করা প্রয়োজন। ঐচ্ছিক হ্রাস-ক্লিয়ারেন্স স্ক্রু লাইনারগুলি 12%-এর উপরে উচ্চ-আদ্রতাযুক্ত উপকরণগুলির জন্য উপযুক্ত।

ক্ষমতা গণনার ভিত্তি কি?

5% এর নিচে আর্দ্রতা সহ মুক্ত-প্রবাহিত অবস্থায় 1.2 t/m³ এ সিমেন্ট থেকে রেট করা মানগুলি পাওয়া যায়। প্রকৃত থ্রুপুট বিশ্রামের কোণ, আর্দ্রতা স্তর, কণার আকার বন্টন এবং জ্যামিতির সাথে পরিবর্তিত হয়; 40° এর উপরে বিশ্রামের কোণ সহ উপকরণগুলির জন্য হ্রাস কারণগুলি প্রযোজ্য।

কোন স্ক্রু কনফিগারেশন বিকল্প উপলব্ধ?

স্ট্যান্ডার্ড স্ক্রু ব্যাস হল 0.7 পিচ-টু-ব্যাস অনুপাত সহ 350-500 মিমি এবং পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভের মাধ্যমে 50-160 RPM। ঘর্ষণ-প্রতিরোধী বিকল্পগুলির মধ্যে রয়েছে 550-600 ব্রিনেলে হার্ডফেসড ফ্লাইটিং বা কোয়ার্টজ-বিয়ারিং উপকরণগুলির জন্য বোল্ট-অন পরিধান বিভাগ।
